HPZ型 真空粉體輸送系統
作者：admin 發布時間：2017/03/31 瀏覽量：13284
|
設備介紹
真空粉體輸送系統是通過真空吸氣達到粉體輸送的目的，再結合過濾、反吹、放料、閥體控制等綜合因素集成的系統。系統主要應用于輸送粉狀料、粒狀料、粉粒料混合料等物料；系統能自動地將各種物料輸送到包裝機、注塑機、粉碎機等設備的料斗中，也能直接把混合的物料輸送到混合機和各類混合反應罐中，解決了加料時粉塵問題，減輕了工人勞動強度，是粉體輸送的首選系統。
工作原理
當風機從集粉罐抽出空氣，使罐內產生較強負壓，粉袋內的粉體通過吸粉管隨著空氣一起被吸入集粉罐內，集粉罐內的過濾器將有效的防止灰塵及細小的顆粒隨空氣抽出；在這個過程中，集粉罐旁的蓄壓罐內蓄滿一定壓力的空氣，當吸料結束時，蓄壓罐內的空氣會在瞬間脈沖釋放，對過濾器進行反吹，吹落吸附在濾芯上的物料，使過濾芯能保持正常的過濾面積，不至于影響產量。
當系統開始運行時，集粉罐下方的卸料器開始工作，連續不斷地將粉體物料落下，為了防止罐內粉體堆積不易落下，在罐體下方安裝了高頻振蕩器，能夠確保粉體順利落料； 若粉體輸送量不高的情況下，可采用間歇式落料的方式，采用氣體射流形成負壓，粉桶內吸滿物料時，通過料位計的料位控制，自動停止吸料，反吹空氣口開啟，氣動放料閥門打開放料，最后由放料口下端的料位計控制，當料位低于料位計時放料口閥門關閉又重新開始吸料。以上連續式或間歇式落料過程均可由PLC設置及自動控制。
組成部分

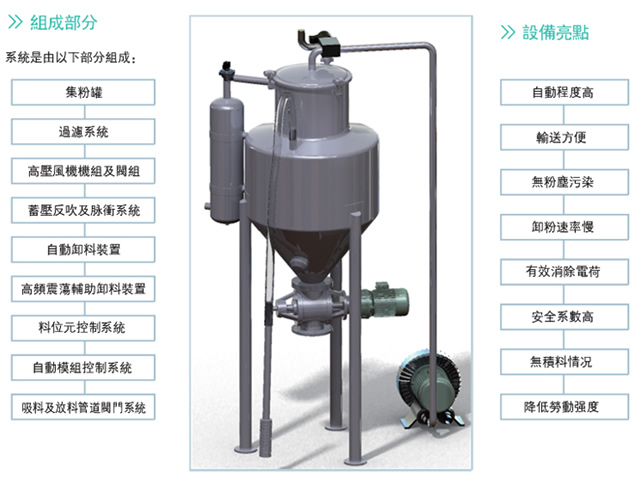

整個真空粉體輸送系統是由以下部分組成：
⑴ 集粉罐
主要用于臨時儲存吸入的粉體物料。采用內外拋光處理，材質為不銹鋼304，符合衛生要求，頂部含出風及過濾裝置，下部為錐底出料結構，整個罐體方便拆卸，清理和安裝。
⑵ 過濾系統
主要用于過濾空氣和集粉罐內的粉塵。采用多組微孔濾管，確保形成最大的過濾面積，保證進風與出風量，并有效防止粉體物料進入風機；濾管濾芯采用PE或不銹鋼材質；整體結構方面清洗與更換。
⑶ 高壓風機機組及閥組
主要用于連續抽出氣體，形成集粉罐內的負壓環境。高壓風機的風量抽吸能力大，容易形成罐內較大負壓，保證吸粉效率；且進口閥組，確保設備穩定連續運行。
⑷ 蓄壓反吹及脈沖系統
主要用于積蓄一定壓力和容量的氣體，對過濾裝置進行瞬間反向吹氣。脈沖式反向吹氣，能夠有效的將過濾濾芯上吸附的粉體顆粒吹落，確保抽氣的過濾面積；蓄壓罐為不銹鋼材質，良好的拋光表面。
⑸ 自動卸料裝置
主要用于將集粉罐內粉體物料連續輸送至罐外。具有較好的氣密性，葉片式轉動結構，能夠?qū)⒎垠w均勻定量的進行輸送。
⑹ 高頻震蕩輔助卸料裝置
為了防止集粉罐內粉體堆砌而不易被卸料裝置輸送，采用高頻震動的方法，讓罐內粉體均勻流動，從而達到粉體均勻輸送的目的。
⑺ 料位控制系統
采用CKD電磁閥與料位計，有效控制粉體料位。
⑻ PLC自動控制系統
整套系統可采用半自動控制或PLC控制，液晶觸摸屏集中顯示與監控，后臺參數設置，實現粉體輸送的全自動控制。
⑼ 吸料及放料管道閥門系統 采用特殊設計的網式吸粉管，在粉體大流量吸入的前提下，盡可能減少吸附粉體袋，除軟管外，均采用不銹鋼拋光管，減少粉體輸送過程中阻力。
設備參數
| 型號 |
HPZ-X1 |
HPZ-X2 |
HPZ-X3 |
HPZ-X4 |
HPZ-X5 |
| 風機功率( Kw ) |
1.5 |
2.2 |
3 |
4 |
5.5 |
| 卸料器功率( Kw ) |
0.55 |
0.55 |
0.75 |
0.75 |
1.1 |
| 輸送能力( Kg/h ) |
100～750 |
750～1500 |
1500～2000 |
2000～4000 |
4000～6000 |
注：以上參數中，輸送能力大小根據粉體比重、顆粒大小、含氣量以及流動性等物理因素決定。
 |
|
